راهنمای جعبه فیوز کوییک و محل قرارگیری فیوزها

وقتی ماشین کوییک دچار مشکل برقی میشه، اولین کاری که معمولاً راننده‌ها انجام می‌دن اینه که فیوز همون قطعه‌ای رو که خراب شده چک می‌کنن ببینن سالم هست یا نه. اگه فیوزهای کوییک بسوزن، معلومه که برق توی مدار الکتریکی ماشین قطع میشه. به همین خاطر خیلی مهمه که به‌عنوان راننده بدونید جعبه فیوز کوییک کجا قرار داره و چطور باید فیوزها رو تست و عوض کنید. تو این مطلب، یه راهنمای کامل برای جعبه فیوز کوییک آماده کردیم. حتماً تا آخرش با ما باشید.

جعبه فیوز کوییک کجاست؟

فیوز یه جور نوار یا تیغه فلزی داره که داخل یه محفظه عایق قرار می‌گیره. وقتی جریان برق زیاد می‌شه، اون نوار فلزی فیوز آب می‌شه و می‌سوزه. اینجوری مسیر برق قطع می‌شه و جریان نمیاد.

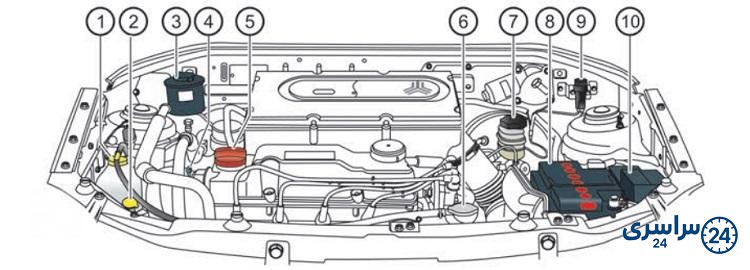

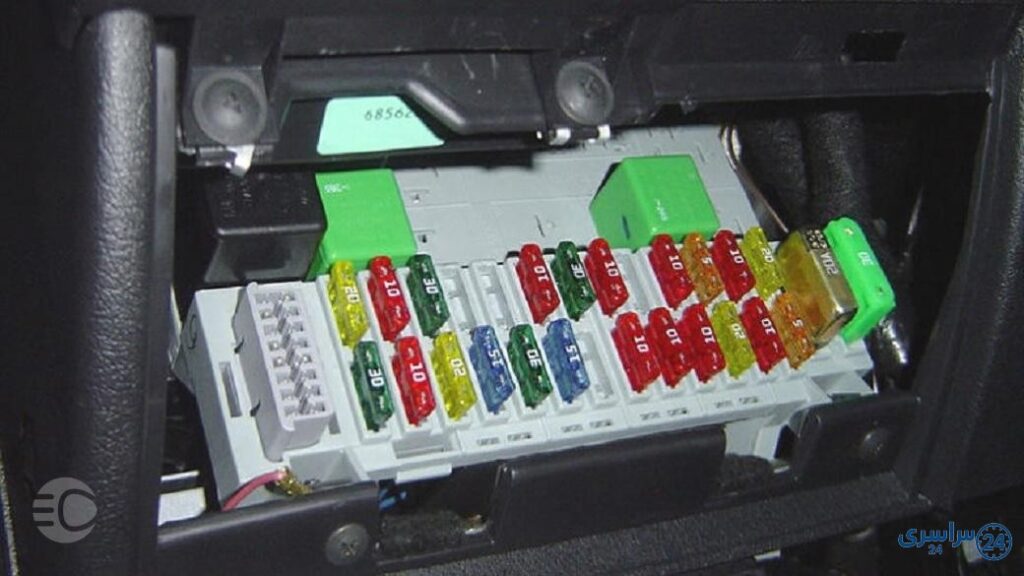

خودروی کوییک دو تا جعبه فیوز داره: یکی جعبه فیوز اتاق و اون یکی جعبه فیوز موتور. جعبه فیوز داخل اتاق کوییک، تو یه محفظه سمت چپ راننده، پایین داشبورد قرار گرفته. جعبه فیوز موتور کوییک هم داخل محفظه موتور، نزدیک باتری جا خوش کرده. تو تصویر پایین، شماره ۱۰ نشون می‌ده که جعبه فیوز موتور کوییک کجاست.

انواع جعبه فیوز کوییک

همون‌طور که خودت هم می‌دونی، کوییک تو مدل‌های مختلف مثل دنده‌ای و اتوماتیک و اینا به بازار اومده. هر کدوم از این مدل‌ها یه جعبه فیوز مخصوص به خودشون دارن. تو این قسمت می‌خوایم ببینیم که جعبه فیوزهای کوییک چه مدل‌هایی دارند و هر کدوم کجاست.

1. کوییک دستی

خب، اول بریم سراغ جعبه فیوز کوییک دستی رو نگاه کنیم و ببینیم چیزیش هست یا نه.

راهنمای جعبه فیوز داخل اتاق کوییک دستی

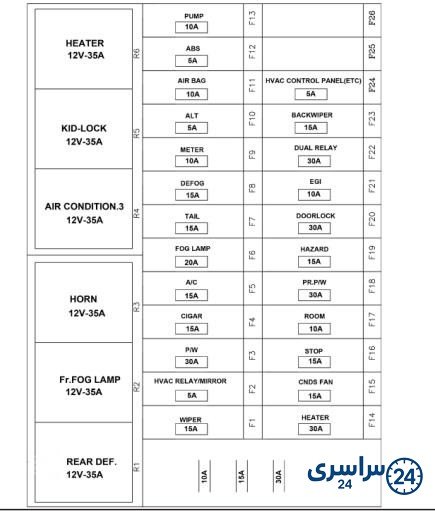

خب، تو این تصویری که می‌بینی، یه نقشه ساده از جعبه فیوز داخل اتاق ماشین کوییک دندهای رو نشون میده. هر کدوم از فیوزها هم با یه کد که ترکیبی از حروف انگلیسی و عدد هست مشخص شدن.

باشه، این متن رو به صورت خودمونی و دوستانه برات بازنویسی می‌کنم. اگه شعر یا آیه یا متن مذهبی توش بود، دست‌نخورده می‌ذارمش. ولی اینجا فقط یه جدول توضیحی هست، پس کلش رو بازنویسی می‌کنم:

توی جدول پایین، می‌تونی اسم فیوزها، آمپر هرکدوم و این که هر فیوز تو داشبورد کوییک چه کاری انجام میده رو ببینی.

البته، در جدول پایین هم می‌تونید رله‌هایی که داخل جعبه فیوز اتاق کوییک دستی هست رو ببینید.

راهنمای جعبه فیوز موتور کوییک دستی

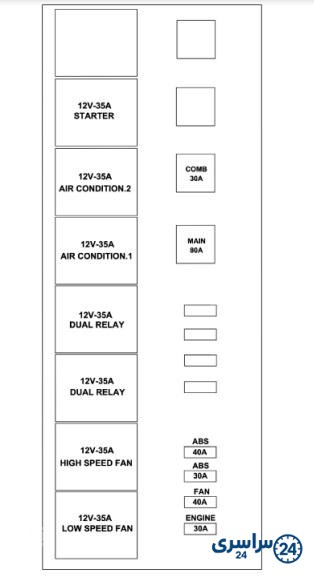

در عکس پایین، یه نقشه ساده از جعبه فیوز موتور کوییک دندهای میبینی.

حتماً، در ادامه متن بازنویسی شده به صورت عامیانه و دوستانه تقدیم میشود:

توی جدول پایین، می‌تونید ببینید که هر فیوز یا رله ماشین کوییک دنده‌ای چه شماره‌ای داره، چقدر جریان رو تحمل می‌کنه و اصلاً کارش چیه.

2. کوییک اتوماتیک

خب، بریم سراغ جعبه فیوز کوییک اتوماتیک. تو دفترچه راهنمای این ماشین نوشته که سه تا مدل جعبه فیوز براش در نظر گرفتن. حالا می‌خوایم ببینیم هر کدومشون چطورین و چه فرقی با هم دارن.

راهنمای جعبه فیوز اتاق کوییک اتوماتیک

خب، تو این عکس یه نقشه ساده از جعبه فیوز اتاق ماشین کوییک اتوماتیک مدل ۱ رو می‌بینی.

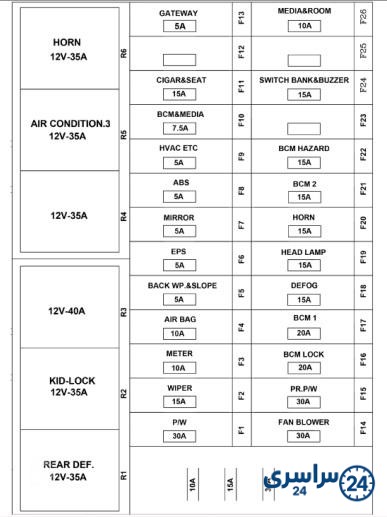

تو عکس پایین، یه نقشه ساده از جعبه فیوز اتاق کوییک اتوماتیک مدل نوع ۲ رو می‌بینی.

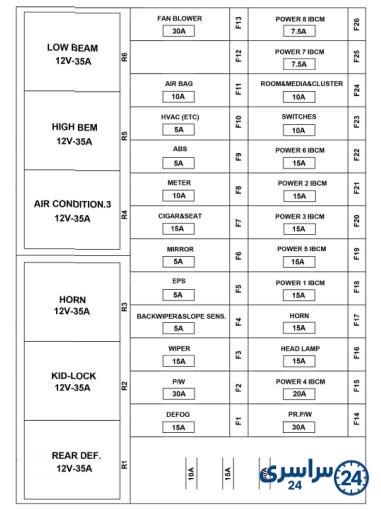

خب، تو این عکس یه نمای شماتیک از جعبه فیوز اتاق ماشین کوییک اتوماتیک مدل ۳ رو می‌بینید.

راهنمای جعبه فیوز داخل محفظه موتور کوییک اتوماتیک

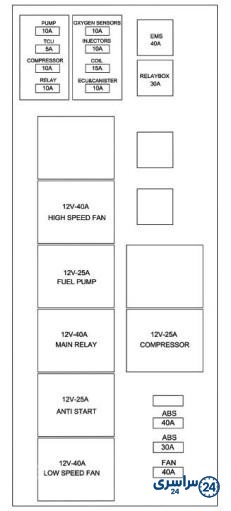

خب، تو این عکس یه نقشه ساده از جعبه فیوز داخل محفظه موتور ماشین کوییک اتوماتیک مدل نوع ۱ رو می‌بینین.

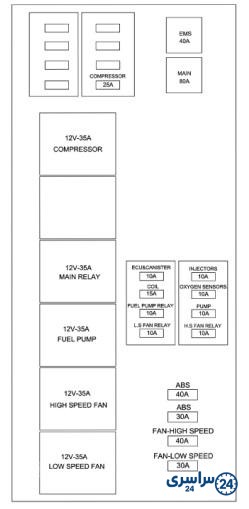

خب، تو این عکس یه نقشه ساده از جعبه فیوز موتور ماشین کوییک اتوماتیک مدل ۲ رو می‌بینید.

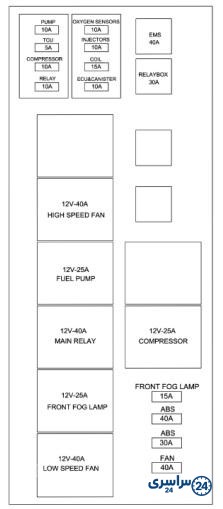

خب، تو این عکس یه نقشه ساده از جعبه فیوز موتور ماشین کوییک اتوماتیک مدل ۳ رو می‌بینین.

3. کوییک مدل GX، S و S آپشنال

باشه، این متن به صورت دوستانه و عامیانه بازنویسی شده:

برای کوییک مدل‌های GX و S و S آپشنال، دو تا جعبه فیوز مختلف طراحی کردن که اینجا برات توضیح می‌دیم.

راهنمای جعبه فیوز اتاق کوییک مدل GX، S و S آپشنال

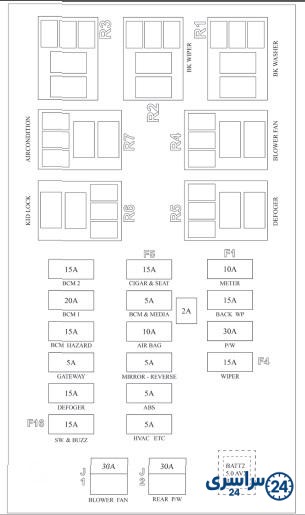

خوب، ببینید دوستان. توی این عکسی که می‌بینید، یه نقشه ساده از جعبه فیوز داخل اتاق ماشین کوییک GX، S و مدل S آپشنال نوع 1 کشیده شده. این شکله رو نگاه کنید تا ببینید هر فیوز کجاست.

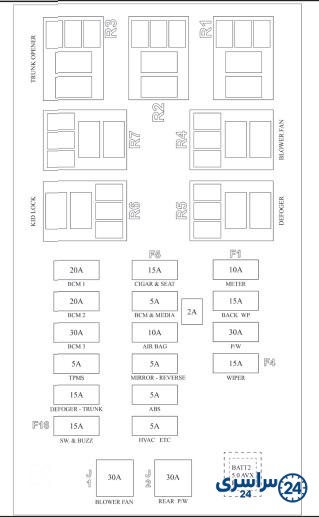

خب، تو این عکس یه نقشه ساده از جعبه فیوز داخل اتاق ماشین کوییک GX و S و S آپشنال نوع ۲ رو می‌بینین.

راهنمای جعبه فیوز محفظه موتور کوییک مدل GX، S و S آپشنال

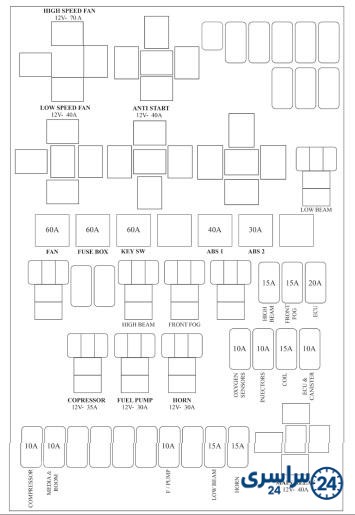

تو این عکس، یه نقشه ساده از جعبه فیوز داخل محفظه موتور ماشین‌های کوییک GX، S و S آپشنال نوع 1 رو می‌بینین.

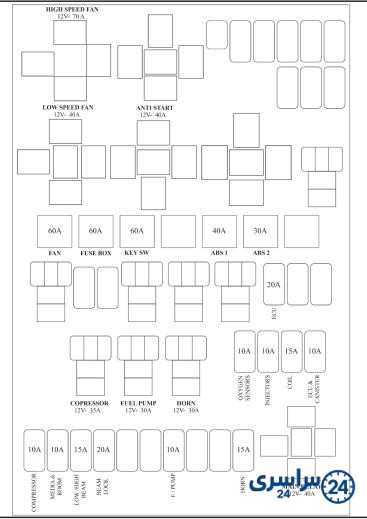

خب، بیا اینو یجور دیگه برات بگم. تو عکس پایین، یه نقشه ساده از جعبه فیوز موتور ماشین کوییک مدل‌های GX، S و S آپشنال نوع ۲ رو می‌بینی.

نحوه تست فیوزهای کوییک

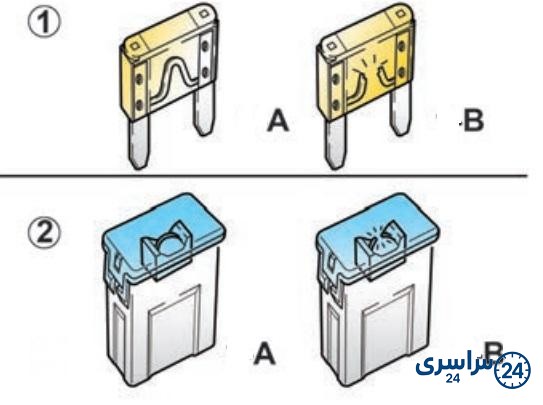

قبل از اینکه بخوای فیوزهای کوییک رو عوض کنی، اول باید مطمئن بشی که فیوز مورد نظر واقعاً خراب شده یا نه. همون‌طور که توی عکس پایین می‌بینی، ساده‌ترین راه برای چک کردن سوختن فیوز، نگاه کردن بهشه. فیوزهای A هنوز سالم هستند؛ ولی تو فیوزهای B، نوار فلزی ذوب شده و به خاطر همین سوخته‌ان.

اگر به‌اهم‌متر یا مولتی متر دسترسی دارید، یک راه دیگر برای تست خرابی جعبه فیوز کوییک وجود دارد. اهم متر را روی حالت بیزر قرار دهید. سپس پراپ‌های اهم متر را به پایه‌های فیوز متصل کنید. اگر فیوز سالم باشد، باید صدای بوق از دستگاه پخش شود. در غیر این صورت نشانه خرابی فیوز است.

اگر به تعویض خودروی خود فکر می‌کنید، می‌توانید آن را با بهترین قیمت به کمک همراه‌مکانیک بفروشید و خودروی دلخواهتان را به‌صورت نقد و اقساط جایگزین آن کنید.

نحوه تعویض فیوزهای کوییک

خب، اگه می‌خوای فیوزهای جعبه فیوز کوییک رو عوض کنی، اول باید با استفاده از جدول‌هایی که بالا گفتم، فیوز همون قطعه‌ای که مد نظرته رو پیدا کنی. یه نکته خیلی مهم: حواست باشه موقع تعویض فیوز، حتماً ماشین رو خاموش کنی. بعدش برو سراغ جعبه فیوز مربوطه.

درپوش جعبه فیوز رو بردار. داخلش یه انبرک و چند تا فیوز یدکی یا رزرو هست. اول فیوز سوخته رو با انبرک مستقیم درش بیار. بعد بین فیوزهای یدکی، یه دونه‌ای که ظرفیتش دقیقاً مثل همون قبلیه رو انتخاب کن و بذار جاش.

معمولاً دو تا فیوز یدکی داخل جعبه فیوز کوییک هست. اگه فیوزی با همون ظرفیت فیوز سوخته پیدا نکردی، می‌تونی موقتاً از یه فیوز با ظرفیت پایین‌تر استفاده کنی. ولی به هیچ وجه از فیوزی با آمپر بالاتر استفاده نکن، چون خطرناکه.

یه نکته دیگه: اگه بعد از عوض کردن فیوز، دوباره زود خراب شد، بدون که مشکل از جای دیگه‌ست و باید بری تعمیرگاه تا بخش برقی ماشین رو چک کنن.

کلام پایانی

توی این مطلب اومدیم جعبه فیوز کوییک رو بهتون معرفی کردیم. وقتی می‌خواید فیوز کوییک بخرید، حتماً برید سراغ جنس‌های درجه یک و باکیفیت. به هیچ وجه هم سیم رو جای فیوز برای قطعات برقی ماشین نذارید. این کار شانس خراب شدن قطعات برقی رو چند برابر می‌کنه و آخرش خسارت‌های خیلی سنگین‌تری به جیبتون می‌زنه.
