ماهک دنده چیست و چگونه عمل می‌کند؟

در این مقاله از سری مقالات فنی مجله خودرو سراسری 24 قصد داریم به بررسی یکی دیگر از قطعات خودرو یعنی ماهک گیربکس بپردازیم. در این مقاله انواع گیربکس و قطعات مختلف آن را بررسی خواهیم کرد.

همان‌طور که می‌دانید تعویض دنده جهت افزایش یا کاهش سرعت انجام می‌گیرد؛ این امر می‌تواند بسته به نوع گیربکس یا همان جعبه‌دنده به‌صورت دستی یا اتوماتیک باشد. گیربکس یکی از برجسته‌ترین سیستم‌های خودرو بوده و داشتن اطلاعات کافی از نحوه عملکرد و قطعات آن امری بسیار حیاتی است. در این مقاله بر آن هستیم تا به بررسی گیربکس، اجزای آن که ماهک گیربکس نیز یکی از این قطعات است بپردازیم، پس  در ادامه با مجله سراسری 24 همراه شوید.

گیربکس چیست؟

گیربکس یه جعبه‌ست که با کمک بقیه قطعات سیستم انتقال نیرو، توان خروجی موتور رو به نسبت‌های مختلف (بسته به چیزی که راننده می‌خواد) به چرخ‌ها می‌رسونه و سرعتی رو که راننده می‌خواد فراهم می‌کنه. اگه بخوایم یه کم فنی‌تر به قضیه نگاه کنیم، باید بگیم که وقتی دور موتور بالا می‌ره، هم توان و گشتاورش زیاد می‌شه، ولی از اون طرف اصطکاک بین قطعات هم بیشتر می‌شه و باعث می‌شه یه مقدار قابل توجهی از اون توان و گشتاور از دست بره.

طبق منحنی عملکرد موتور، یه محدوده‌ای از دور موتور هست به اسم «بیشترین بازدهی» که همه شرکت‌ها سعی می‌کنن موتور رو طوری طراحی کنن که توی این محدوده کار کنه. برای همین، گیربکس یا همون جعبه‌دنده رو طراحی کردن و توی ماشین‌ها می‌ذارن تا بدون اینکه موتور از محدوده بیشترین بازدهی خارج بشه، بتونه دور و سرعت‌های مختلف رو به چرخ‌ها منتقل کنه. تو ادامه هم با بخش‌های مختلف گیربکس، مثلاً ماهک گیربکس، آشنا می‌شیم.

انواع جعبه دنده یا گیربکس‌

خب، بیا این رو یه جوری خودمونیتر بگم:

**دنده دستی**، همون قدیمیه که خودت با کلاچ و دنده عوض می‌کنی.

**دنده نیمه‌اتوماتیک**، یه چیزی بین دستی و اتوماتیک، یه کم خودکارتره.

**دنده اتوماتیک**، دیگه خودش برات دنده عوض می‌کنه، فقط گاز و ترمز می‌زنی.

**دنده ترکیبی**، همونایی که هم میشه دستی کارشون کرد هم اتوماتیک.

**دنده متغیر پیوسته** یا همون **CVT** که دیگه دنده‌های معمولی نداره و یه جور بی‌زحمت و نرم حرکت می‌کنه.

اجزای گیربکس

باشه، این متن رو برات بازنویسی می‌کنم. گیربکس از چند تا بخش مختلف تشکیل شده که هر کدوم رو جدا جدا برات توضیح می‌دم.

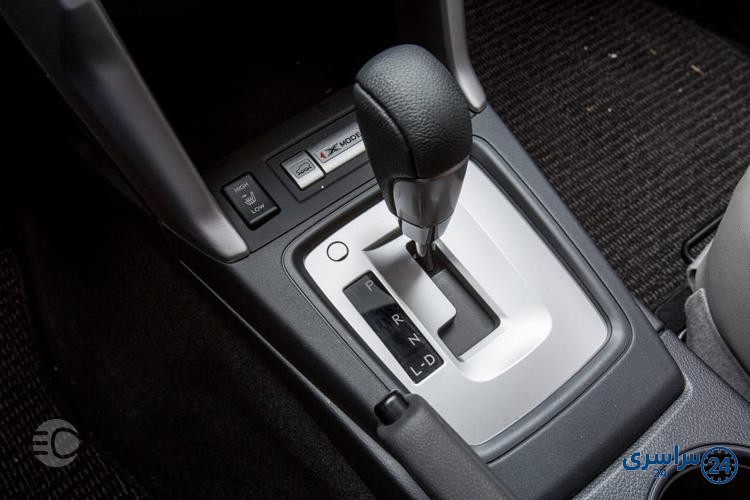

1-دسته‌دنده

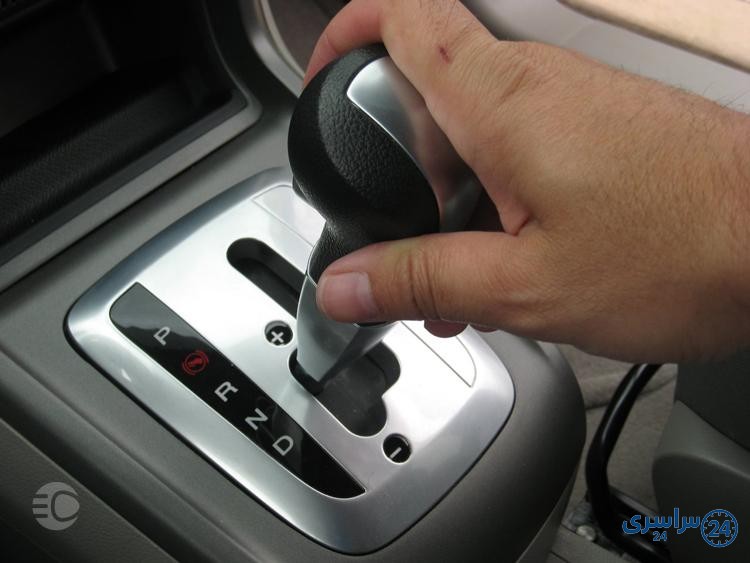

عوامل خراب‌کننده دنده‌های اتوماتیک

دسته دنده، اون قسمتی از گیربکسه که بیشتر از همه توی چشم میاد و تو کابین ماشین به صورت یه میله فلزی دیده می‌شه. جای دنده‌های مختلف، از دنده یک تا دنده عقب، معمولاً شبیه حرف H هست. ولی تو ماشین‌های اتوماتیک، ماجرا فرق می‌کنه و اصلاً ممکنه خبری از اون دسته دنده فلزی نباشه.

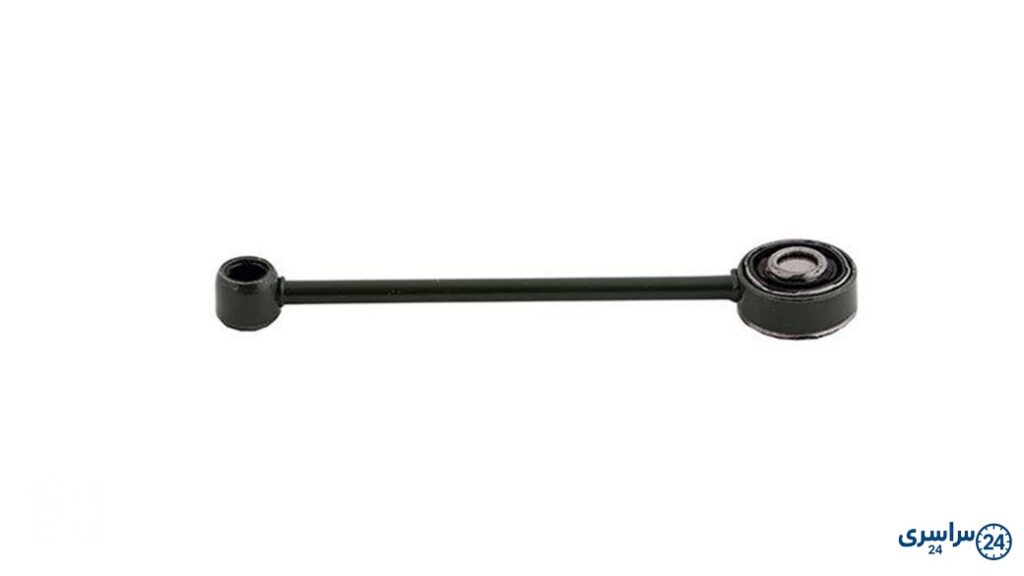

2-میل ماهک

پس از دسته‌دنده، میل ماهک قرار دارد که از یک سمتی به دسته‌دنده و از سمت دیگر به ماهک وصل شده‌است. مکانیزم حرکت میل ماهک دنده می‌تواند به‌صورت یکی از موارد زیر باشد:

• دستی
• الکتریکی
• خلائی
• هیدرولیکی

حتماً. در ادامه متن بازنویسی‌شده با لحن دوستانه و عامیانه آورده شده:

「الان دیگه مکانیزم حرکت میل‌ماهک یا دستی‌ست یا برقی، واسه همین فقط همین دو تا مدل رو بررسی می‌کنیم.»

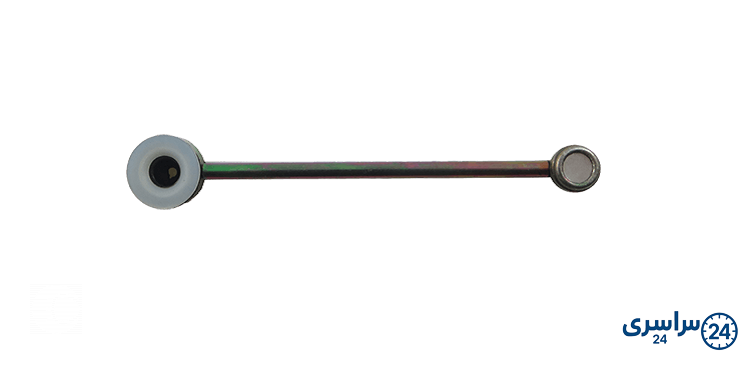

میل ماهک

روش دستی

تو این روش، راننده خودش دنده رو عوض می‌کنه. تعداد دنده‌ها هم بستگی به ماشین داره. مثلاً تو یه ماشین ۴ سرعته (چهار دنده) سه تا میل‌ماهک داریم: یکی برای جابه‌جا کردن دنده ۱ و ۲، دومی برای دنده ۳ و ۴، و سومی هم مخصوص دنده عقب.

روش الکتریکی

اساس کار این جعبه‌دنده روی قانون الکترومغناطیسه. یعنی توی این جعبه‌دنده‌ها یه سری مگنت هست که هسته‌هاشون آهنی‌ست و با ماهک‌ها ارتباط دارن. چند تا سیم‌پیچ هم توی جعبه‌دنده گذاشتن که همیشه فقط یکی از اونا برق داره و انرژی داره، بقیه سیم‌پیچ‌ها هم بی‌برق و مسدود می‌مونن.

قطعات گیربکس

باشه، اینم متن بازنویسی‌شده به صورت خودمونی و روان:

توی این قسمت می‌خوایم یه سری از قطعات گیربکس رو بهت معرفی کنیم که اگه اطلاعات بیشتری راجع بهشون داشته باشی، می‌تونی عمر هرکدومشون رو بیشتر کنی.

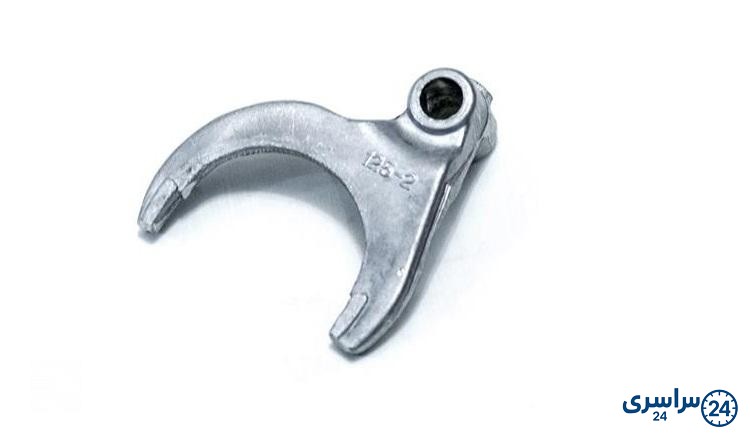

1-ماهک دنده

ماهک دنده یه قطعه‌ست که شکل هلالی داره. وقتی این قطعه حرکت می‌کنه، یه کشوی دنده رو جابجا می‌کنه و باعث میشه چرخ‌دنده‌ی مورد نظر فعال بشه و سرعت ماشین عوض بشه. حرکت ماهک دنده هم از طریق یه میل ماهک انجام میشه، دقیقاً همون‌جوری که توی روش‌هایی که گفتیم کار می‌کنه. همون‌طور که معلومه، به‌ازای هر میل ماهک، توی جعبه دنده یه ماهک وجود داره.

2-کشویی دنده

البته، در ادامه متن بازنویسی شده با لحن عامیانه و روان آورده شده است:

دنده‌کشویی هم از داخلش شیار داره هم از بیرونش. شیار بیرونی مخصوص ماهک دنده‌ست و شیارهای داخلی هم برای ارتباط با چرخ‌دنده‌ها درست شدن. وقتی دنده عوض می‌کنی، ماهک می‌افته روی شیار بیرونی دنده‌کشویی و دنده‌کشویی هم با چرخ‌دنده مورد نظر درگیر می‌شه. آخرش هم دنده‌کشویی و چرخ‌دنده با هم هم‌سرعت می‌شن.

یه مشکلی که موقع عوض کردن دنده ممکنه پیش بیاد، اینه که دو تا ماهک همزمان حرکت کنن. این باعث می‌شه دوتا از دنده‌های جعبه‌دنده همزمان وارد مدار بشن. این قضیه باید همزمان توی دو تا دور متفاوت اتفاق بیفته که عملاً شفت خروجی نمی‌تونه همزمان با دو تا سرعت مختلف بچرخه. به خاطر همین، برای جلوگیری از این اتفاق یه مکانیزمی به اسم “مکانیزم محدودکننده ماهک دنده” طراحی کردن تا جلوی قفل شدن جعبه‌دنده و آسیب‌های بعدیش رو بگیره.

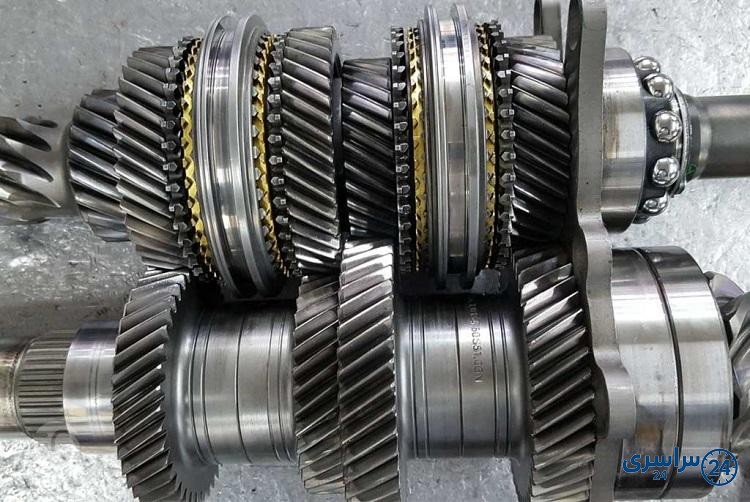

3-چرخ‌ دنده

چرخ‌دنده‌ها رو شاید بشه مهم‌ترین بخش جعبه دنده (گیربکس) حساب کرد. تو ماشین‌های سواری، این چرخ‌دنده‌ها بر اساس دو تا موضوع دسته‌بندی می‌شن: یکی جهت انتقال نیرو، یکی هم شکل دندونه‌هاشون. از نظر جهت انتقال نیرو، سه نوع داریم:

– هم‌محور (موازی)
– عمود بر هم
– کج‌محور (متنافر)

چرخ‌دنده‌ها از نظر شکل دندون‌هاشون دو جورن: دندون ساده و دندون مارپیچ.

از اونجایی که گیربکس یکی از مهم‌ترین و حیاتی‌ترین بخش‌های ماشینه، باید خیلی به فکر نگهداریش باشی. برای همین به این نکات زیر حواست باشه:

تعویض روغن گیربکس:

خب، روغن گیربکس که بهش می‌گن واسکازین، معمولاً باید هر ۳۰ هزار کیلومتر یه بار عوض بشه. ولی این عدد یه حالت کلی داره و قانون ثابتی نیست. مثلاً اگه موقع عوض کردن دنده سخت عوض میشه یا صدای جیغ‌مانند میده، این خودش یه علامته که وقتش رسیده. از طرفی، اگه رنگ واسکازین تیره شده باشه یا بوی سوختگی بده، اینم از نشونه‌های دیگه‌ست که باید زودتر دست به کار بشی.

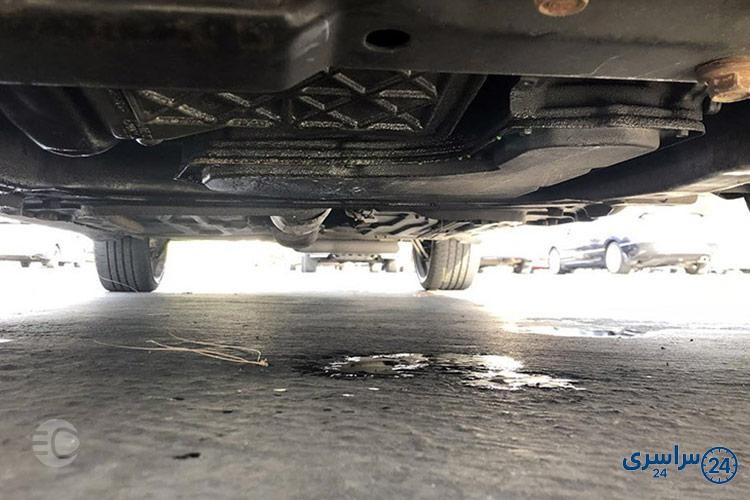

نشتی واسکازین:

حتماً. در ادامه متن بازنویسی شده با لحن دوستانه و عامیانه ارائه شده:

نشت روغن واسکازین می‌تونه دردسرهای خیلی بزرگی درست کنه. دلیلش هم اینه که باعث میشه قطعات مختلف ماشین بیشتر به هم ساییده بشن و زودتر از موعد خراب بشن و از کار بیفتن.

کندی شتاب خودرو:

کند بودن خودرو یکی از مواردی است که می‌تواند از مشکل در گیربکس باشد.

لرزش خودرو هنگام تعویض دنده:

حتماً. در ادامه متن بازنویسی شده به صورت عامیانه و دوستانه آورده شده:

این قضیه که بیشتر تو ماشین‌های دنده اتوماتیک پیش میاد، نشون می‌ده که یه مشکلی تو جریان عوض کردن دنده وجود داره و حتماً باید یه کارشناس ماهر باهاش دست به یقه بشه و بررسیش کنه.

افزایش غیرطبیعی دور موتور:

اگر با این مشکل روبه‌رو شدی، به احتمال زیاد دنده‌های ماشینت می‌لنگه و برای اینکه دقیق بفهمی مشکل از کجاست، بهتره بری پیش یه مکانیک کاربلد.

سخن آخر

خب، بریم سراغ بازنویسی متن به صورت دوستانه و عامیانه:

در نهایت، ماهک دنده یکی از اون قطعات کلیدی و حساس تو جعبه دنده ماشینه که نقش مهمی تو عوض کردن دنده‌ها، انتقال قدرت و نرم روندن ماشین داره. اگه بدونی این قطعه چجوری کار می‌کنه و چه نشونه‌هایی داره که خراب شده، به علاوه سرویس به‌موقع، می‌تونی جعبه دنده رو سالم نگه داری و از رانندگی ایمن و بی‌دردسر لذت ببری. استفاده از قطعات یدکی باکیفیت و مراجعه به تعمیرکارای حرفه‌ای هم خیلی کمک می‌کنه که دوباره با مشکل مشابه روبرو نشی.
